Интеграция с Apache Airflow

Использование интеграции OpenLineage с Apache Airflow.

Требования

Apache Airflow 2.x или 3.x
OpenLineage 1.19.0 или выше, рекомендуется 1.34.0+
Интеграция OpenLineage для Airflow (см. ниже)
Запуск брокера сообщений
(Опционально) http2kafka

Соответствие сущностей

Airflow DAG → Data.Rentgen Job
Airflow DAGRun → Data.Rentgen Run
Airflow Task → Data.Rentgen Job
Airflow TaskInstance → Data.Rentgen Run + Data.Rentgen Operation

Установка

Для Airflow 2.7 или выше используйте apache-airflow-providers-openlineage 1.9.0 или выше:

KafkaTransportHttpTransport (requires HTTP2Kafka)

$ pip install "apache-airflow-providers-openlineage>=2.6.1" "openlineage-python[kafka]>=1.40.1" zstd
...

$ pip install "apache-airflow-providers-openlineage>=2.6.1"
...

For Airflow 2.1.x-2.6.x, use OpenLineage integration for Airflow 1.19.0 or higher

KafkaTransportHttpTransport (requires HTTP2Kafka)

$ pip install "openlineage-airflow>=1.40.1" "openlineage-python[kafka]>=1.40.1" zstd
...

$ pip install "openlineage-airflow>=1.40.1"
...

Настройка

Через конфигурационный файл OpenLineage

Создайте файл openlineage.yml с содержимым:

KafkaTransportHttpTransport (requires HTTP2Kafka)

transport:
    type: kafka
    topic: input.runs
    config:
        # should be accessible from Airflow scheduler
        bootstrap.servers: localhost:9093
        security.protocol: SASL_PLAINTEXT
        sasl.mechanism: SCRAM-SHA-256
        # Kafka auth credentials
        sasl.username: data_rentgen
        sasl.password: changeme
        compression.type: zstd
        acks: all

transport:
  type: http
   # http2kafka URL, should be accessible from Airflow scheduler
   url: http://localhost:8002
   endpoint: /v1/openlineage
   compression: gzip
   auth:
    type: api_key
    # create a PersonalToken, and pass it here
    apiKey: personal_token_AAAAAAAAAAAA.BBBBBBBBBBBBBBBBBBBBBBB.CCCCCCCCCCCCCCCCCCCCC

Укажите путь к файлу конфигурации через переменную окружения AIRFLOW__OPENLINEAGE__CONFIG_PATH:

AIRFLOW__OPENLINEAGE__NAMESPACE=http://airflow.hostname.fqdn:8080
AIRFLOW__OPENLINEAGE__CONFIG_PATH=/path/to/openlineage.yml

Через конфигурационный файл Airflow

Настройте интеграцию OpenLineage, используя файл конфигурации airflow.cfg:

KafkaTransportHttpTransport (requires HTTP2Kafka)

[openlineage]
# set here address of Airflow Web UI
namespace = http://airflow.hostname.fqdn:8080
# set here Kafka connection address & credentials
transport = {"type": "kafka", "config": {"bootstrap.servers": "localhost:9093", "security.protocol":"SASL_PLAINTEXT", "sasl.mechanism": "SCRAM-SHA-256", "sasl.username": "data_rentgen", "sasl.password": "changeme","compression.type": "zstd", "acks":   "all"},   "topic": "input.runs", "flush": true}

[openlineage]
# set here address of Airflow Web UI
namespace = http://airflow.hostname.fqdn:8080
# set here HTTP2Kafka url & create PersonalToken
transport = {"type": "http", "url": "http://localhost:8002", "endpoint": "/v1/openlineage", "compression": "gzip","auth": {"type": "api_key", "apiKey": "personal_token_AAAAAAAAAAAA.BBBBBBBBBBBBBBBBBBBBBBB.CCCCCCCCCCCCCCCCCCCCC"}}

Через переменные окружения Airflow

Установите переменные окружения для всех компонентов Airflow (например, через docker-compose.yml):

KafkaTransportHttpTransport (requires HTTP2Kafka)

# set here address of Airflow Web UI
AIRFLOW__OPENLINEAGE__NAMESPACE='http://airflow.hostname.fqdn:8080'
# set here Kafka broker address & auth credentials
AIRFLOW__OPENLINEAGE__TRANSPORT='{"type": "kafka", "config": {"bootstrap.servers": "localhost:9093", "securityprotocol": "SASL_PLAINTEXT", "sasl.mechanism": "SCRAM-SHA-256", "sasl.username": "data_rentgen", "sasl.password":"changeme", "compression.  type":   "zstd", "acks": "all"}, "topic": "input.runs", "flush": true}'

# set here address of Airflow Web UI
AIRFLOW__OPENLINEAGE__NAMESPACE='http://airflow.hostname.fqdn:8080'
# set here HTTP2Kafka url & create PersonalToken
AIRFLOW__OPENLINEAGE__TRANSPORT='{"type": "http", "url": "http://localhost:8002", "endpoint": "/v1/openlineage","compression": "gzip", "auth": {"type": "api_key", "apiKey": "personal_token_AAAAAAAAAAAA.BBBBBBBBBBBBBBBBBBBBBBBCCCCCCCCCCCCCCCCCCCCC"}}'

Airflow 2.1.x и 2.2.x

Для Airflow 2.1-2.2 необходимо явно включить интеграцию OpenLineage, добавив запись в конфигурацию airflow.cfg:

[lineage]
backend=openlineage.lineage_backend.OpenLineageBackend

Или установив переменную окружения:

AIRFLOW__LINEAGE__BACKEND=openlineage.lineage_backend.OpenLineageBackend

Сбор и отправка данных lineage

Запустите любой DAG Airflow с задачами и дождитесь завершения. Данные о происхождении будут автоматически отправлены в Data.Rentgen с помощью интеграции OpenLineage.

Просмотр результатов

Перейдите на страницу Jobs в интерфейсе, чтобы увидеть, какая информация была извлечена OpenLineage и DataRentgen.

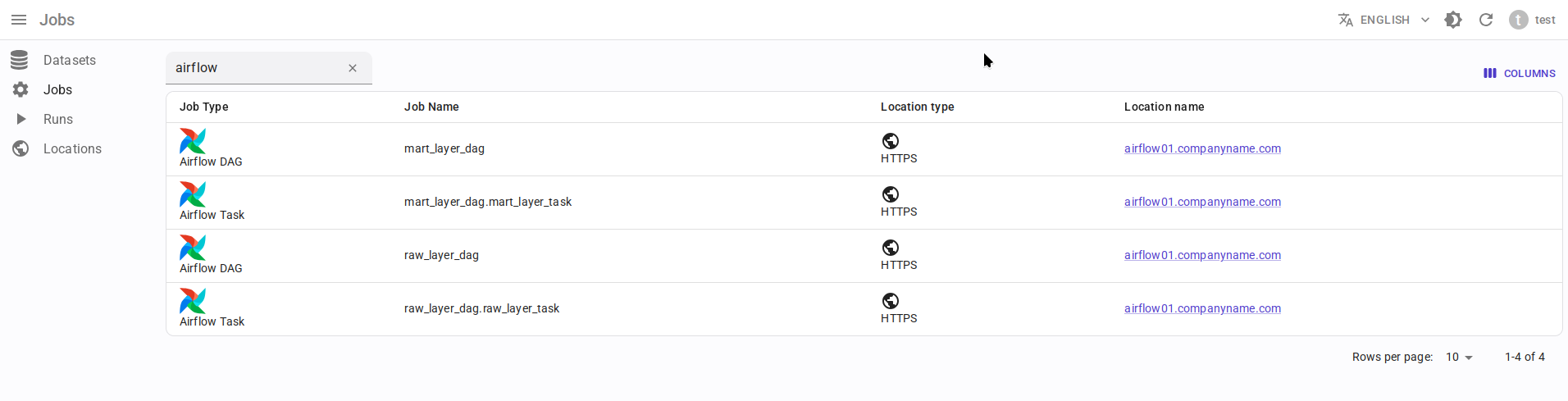

Страница списка заданий (Job)

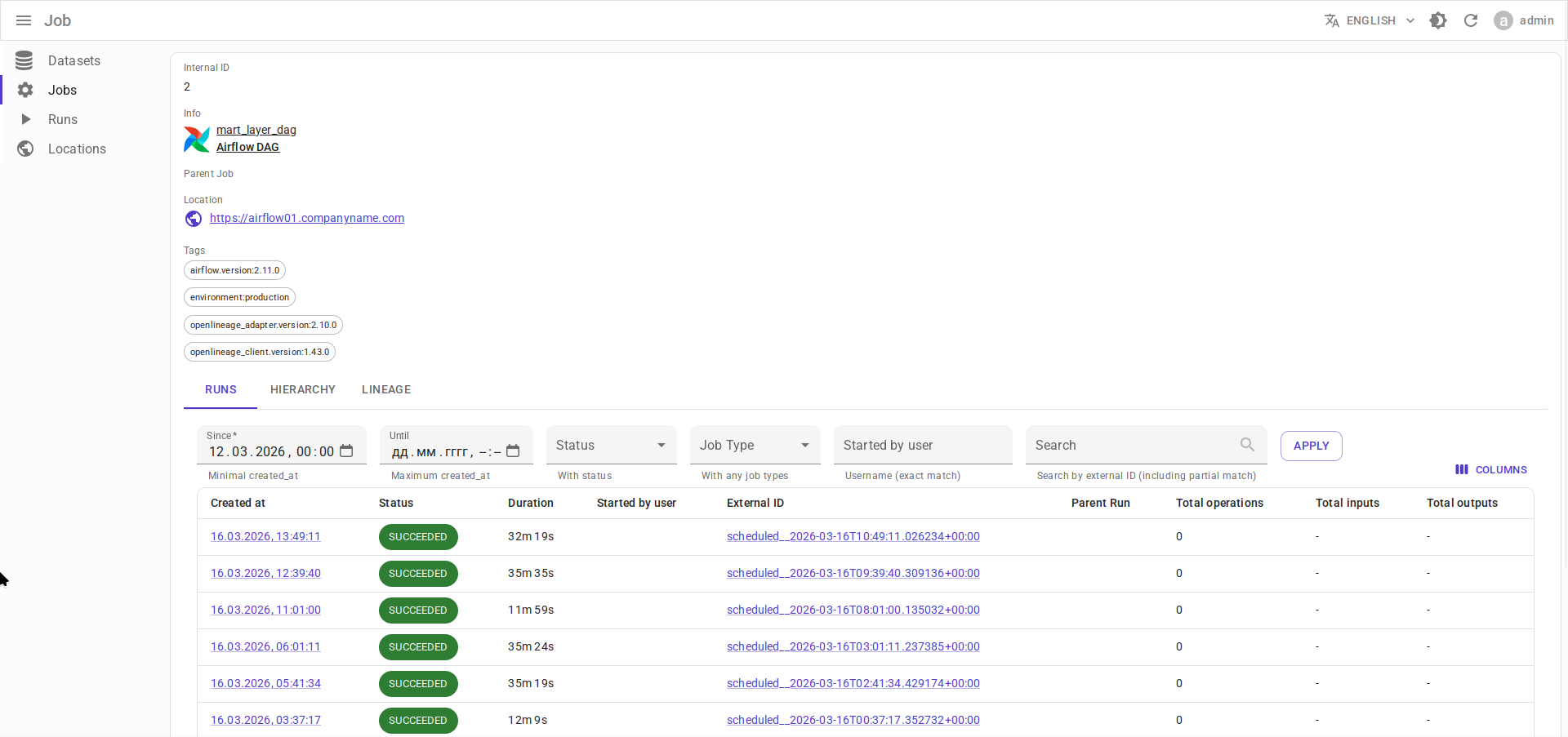

Страница с детализацией информации по заданиям

Страница с детализацией информации по запускам

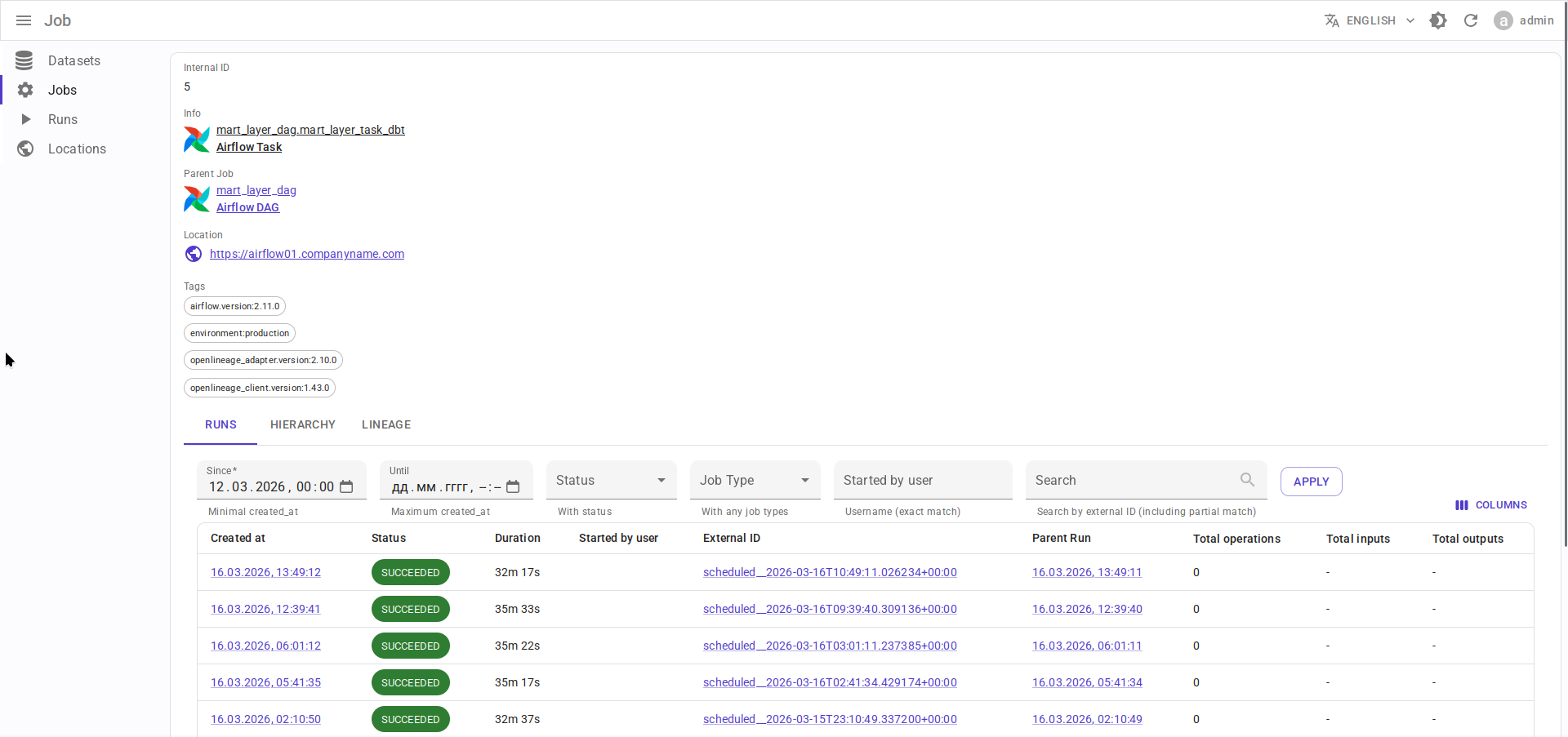

Страница с подробной информацией о задании

страница с подробными сведениями о запуске задачи

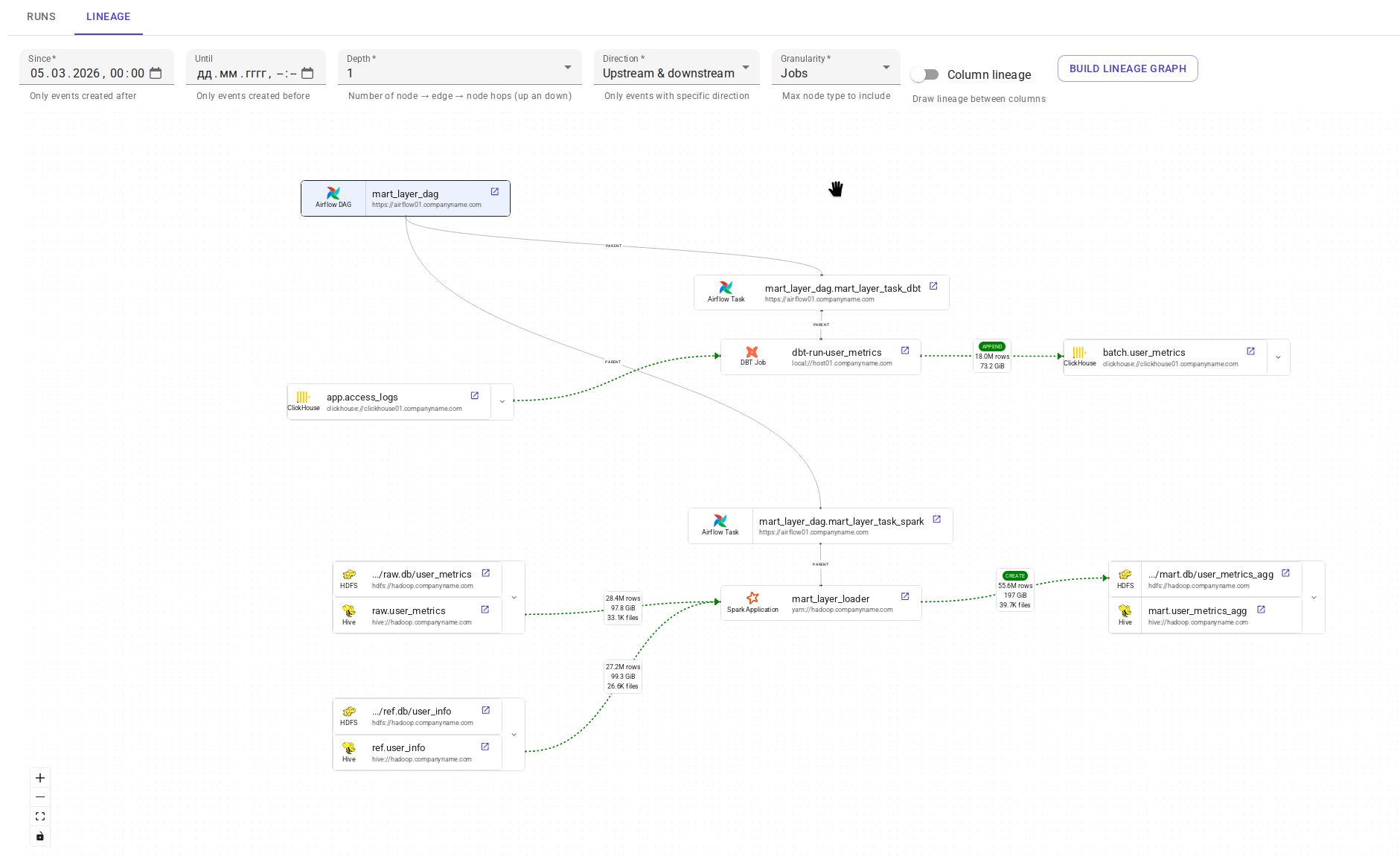

Lineage уровня заданий

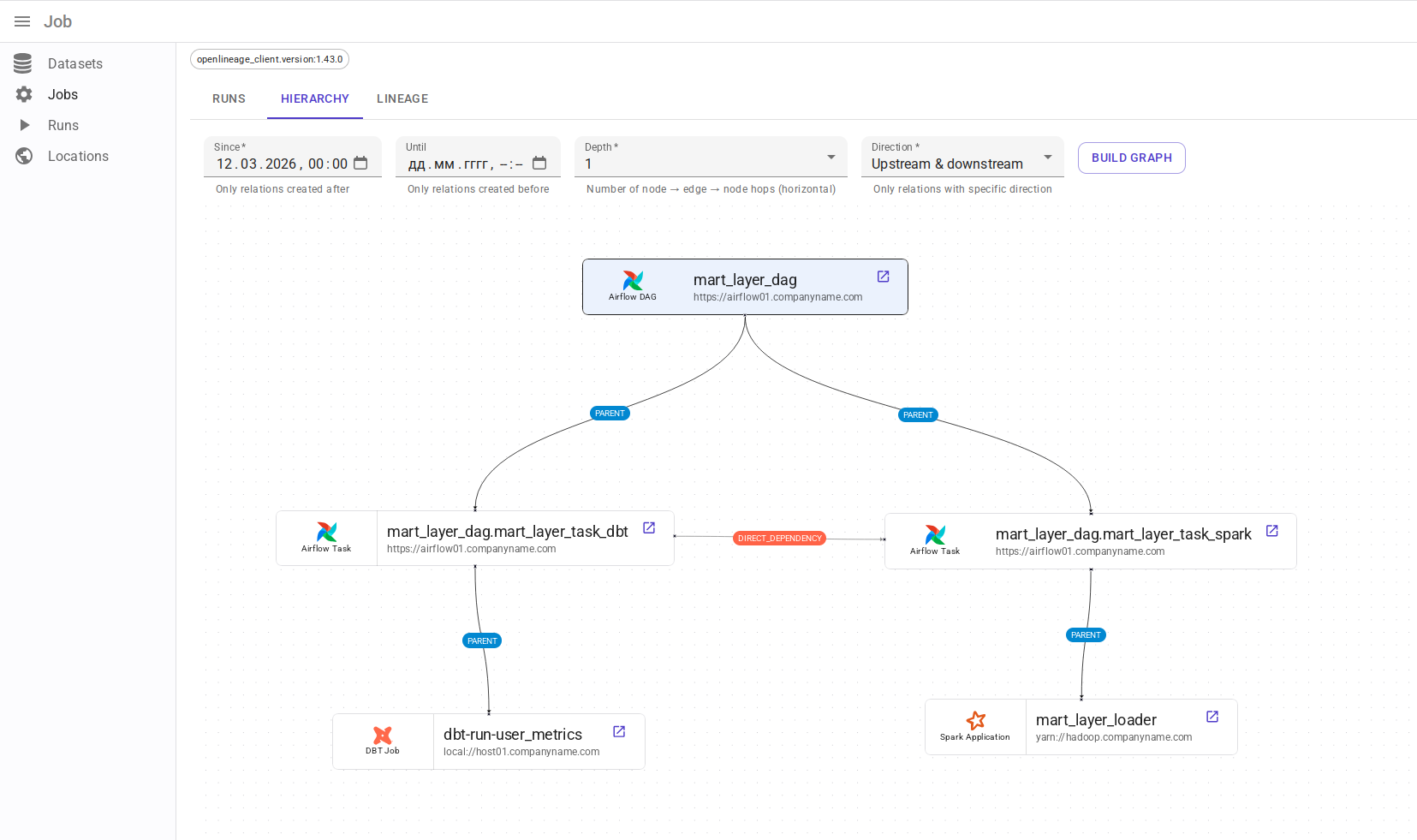

Зависимости от заданий

Дополнительная конфигурация

Сбор меток DAG

По умолчанию создаются следующие теги заданий:

airflow.version
openlineage_adapter.version
openlineage_client.version (используйте OpenLineage client 1.38.0+)

Возможно ли также указать пользовательские теги для DAG? DataRentgen может извлекать теги только в формате ключ:значение, например:

mydag.py

from airflow.models import DAG

with DAG(
  dag_id="mydag",
  tags=["environment:production", "layer:bronze"],
)
