Сущности

---
title: Диаграмма сущностей
---

flowchart LR
   subgraph locations1 [locations 1]
       addresses1@{shape: docs, label: "addresses"}
    end
   subgraph locations2 [locations 2]
       addresses2@{shape: docs, label: "addresses"}
    end
   subgraph locations3 [locations 3]
       addresses3@{shape: docs, label: "addresses"}
    end
   dataset1[(dataset 1)]
   dataset2[(dataset 2)]
   operations@{shape: procs}
   runs@{shape: procs, fill: yellow}

   style runs fill:lightyellow
   job
   style job fill:lightblue
   user@{shape: stadium}
   style user fill:lightblue

   dataset1 -- SYMLINK ---> dataset2
   dataset2 -- SYMLINK --> dataset1

   dataset2 -- located in --> locations2

   dataset1 -. INPUT .-> operations
   operations -. OUTPUT .-> dataset1
   dataset1 -- located in --> locations1

   operations -- PARENT --> runs

   runs -- PARENT ----> job
   runs -- started by ----> user

   job -- located in ---> locations3

   runs -- PARENT --> runs

Узлы

Узлы - это независимые сущности, которые описывают информацию о некоторых реальных объектах, таких как таблица, ETL-job, ETL-run и так далее.

Location (Местоположение)

Представляет информацию "где находится набор данных", "откуда запущено задание". Это аналог концепции OpenLineage namespace.

Примеры:

  • hive://some-cluster
  • hdfs://some-cluster
  • oracle://some.host.name:1521
  • postgres://some.host.name:5432
  • yarn://some-cluster
  • local://some.host.name
  • http://airflow-web-ui.domain.com:8080

Содержит следующие поля:

  • id: int - внутренний уникальный идентификатор.

  • type: str - тип местоположения, например, hive, hdfs, oracle и так далее.

  • name: str - имя местоположения, например, some-cluster, some.host.name

  • external_id: str | None - внешний идентификатор этого местоположения в какой-либо сторонней системе (например, PlatformInstance в Datahub).

  • addresses - список альтернативных адресов местоположения (см. ниже):

  • url: str - альтернативный адрес в формате URL.

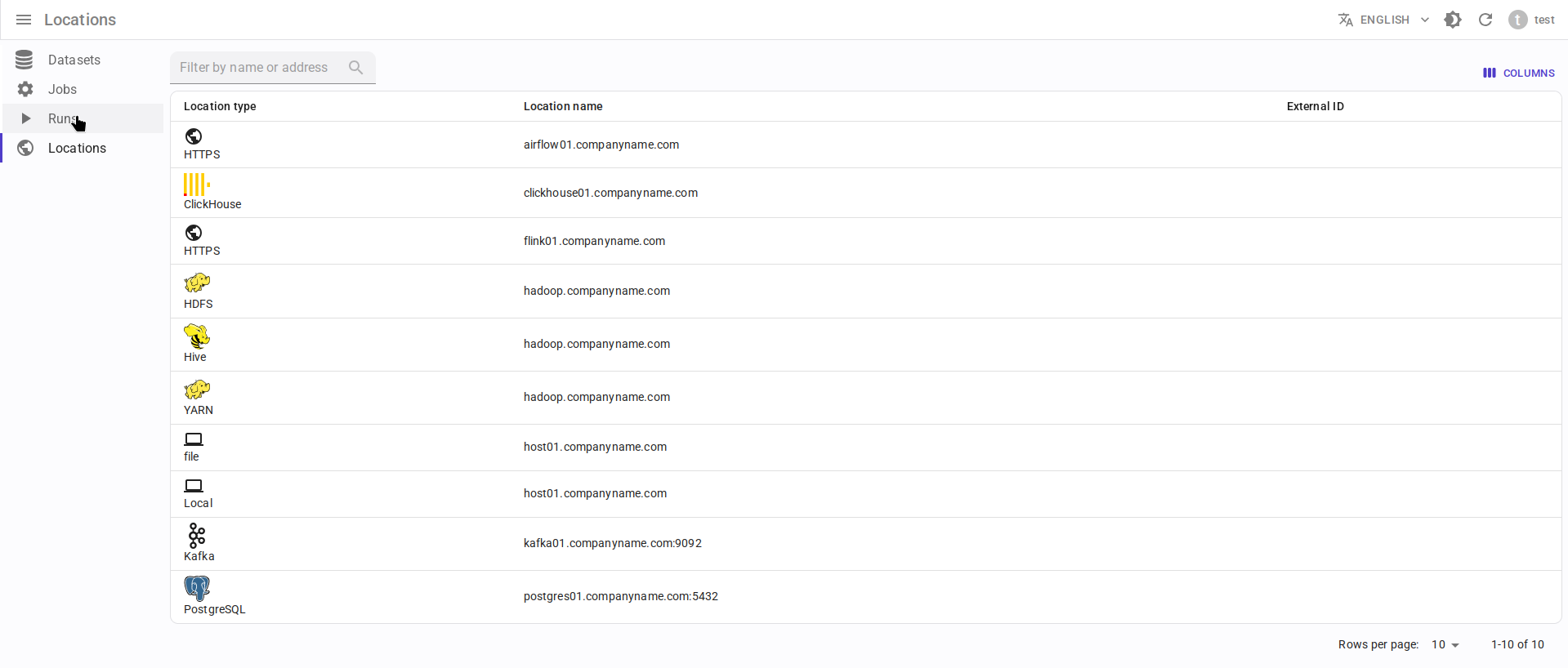

список location

Адреса местоположений

В реальном мире один и тот же физический хост или кластер может иметь несколько адресов, например:

  • К экземпляру PostgreSQL можно обратиться по имени хоста postgres://some.host.name:5432 или по IP postgres://192.128.20.14:5432
  • С номером порта или без - postgres://some.host.name:5432 vs. postgres://some.host.name

Также к кластерам, таким как Hadoop, Kafka и т.д., можно обращаться по нескольким именам хостов:

  • hdfs://some-cluster → [hdfs://some-cluster.name.node1:8082, hdfs://some-cluster.name.node2].
  • kafka://bootstrap.server1,bootstrap.server2,bootstrap.server3 → [kafka://bootstrap.server1,kafka://bootstrap.server2,kafka://bootstrap.server3].

Каждое приложение Spark может подключаться к любому из этих адресов и получать доступ к одним и тем же данным.

Наличие списка альтернативных адресов конкретного местоположения позволяет устранить эту неоднозначность и всегда сопоставлять одну и ту же физическую таблицу на одном и том же кластере с одним и тем же набором данных Data.Rentgen. Это предотвращает создание дубликатов наборов данных или заданий.

Dataset (Набор данных)

Представляет информацию о некоторой таблице/топике/коллекции/папке, хранящейся в определенном местоположении.

Примеры:

  • hive://some-cluster + myschema.mytable - таблица внутри кластера Hive.
  • postgres://some.host.name:5432 + mydb.myschema.mytable - таблица внутри экземпляра Postgres.
  • hdfs://some-cluster + /app/warehouse/hive/managed/myschema.db/mytable - папка внутри кластера HDFS.

Обратите внимание, что вся информация, которой располагает Data.Rentgen, была фактически предоставлена ETL-заданиеми, а не базой данных. Интеграций с базами данных нет.

Например, команда Spark читает что-то из объекта PostgreSQL public.dataset_name. Это может быть таблица, представление, внешняя таблица - мы не знаем.

Вот почему информация о наборах данных очень ограничена:

  • id: int - внутренний уникальный идентификатор.
  • location: Location - Местоположение, где фактически хранятся данные, например, экземпляр RDMBS или кластер.
  • name: str - квалифицированное имя набора данных, например, mydb.myschema.mytable или /app/warehouse/hive/managed/myschema.df/mytable
  • schema: Schema | None - схема набора данных.

список dataset (наборов данных)

Схема набора данных

Схема существует только как часть некоторого взаимодействия, например, приложение Spark записало какой-то DataFrame в ORC-файл, или Flink извлек данные из таблицы PostgreSQL.

Также у набора данных может быть несколько схем:

  • Если набор данных является входным, он может содержать только выбранные столбцы. Мы называем это проекцией схемы.
  • Если набор данных является выходным, поле схемы обычно представляет фактические столбцы таблицы. За исключением столбцов DEFAULT или COMPUTED.
  • Если набор данных является одновременно входным и выходным, мы предпочитаем использовать выходную схему, поскольку она содержит больше информации (например, типы столбцов).

Она содержит следующие поля:

  • id: int - внутренний уникальный идентификатор.

  • fields: list[SchemaField]:

  • name: str - имя столбца

  • type: str | None - тип столбца, если есть. Обратите внимание, что это типы в ETL-движке (Spark, Flink и т.д.), а не типы источника (Postgres, Clickhouse).
  • description: str | None - описание/комментарий столбца, если есть.

  • fields: list[SchemaField] - если столбец содержит вложенные поля (например, struct, array, map).

  • relevance_type: Enum - описывает, насколько эта информация о схеме актуальна:

  • EXACT_MATCH - возвращается, если все взаимодействия с этим набором данных использовали только одну схему.

  • LATEST_KNOWN - если есть несколько взаимодействий с этим набором данных, но с разными схемами. В этом случае возвращается схема самого последнего взаимодействия.

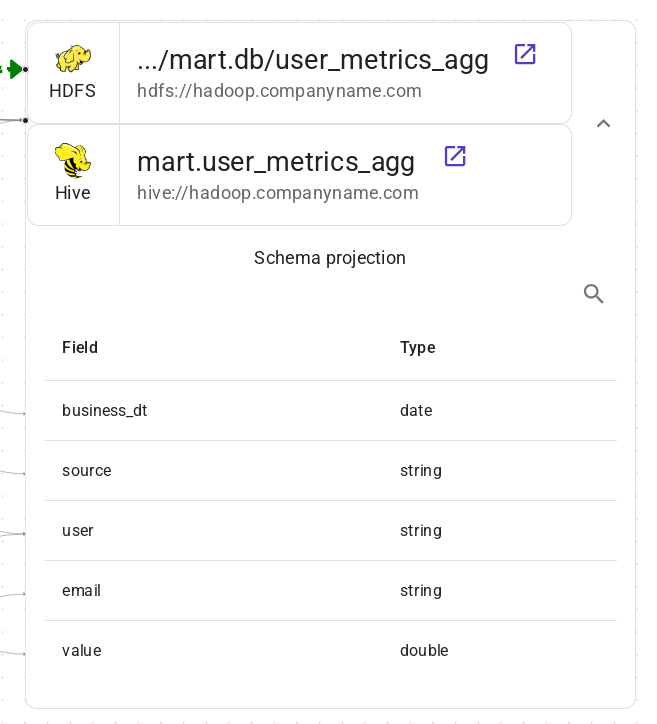

схема набора данных (dataset)

Job (задание)

Представляет информацию об ETL-задании в определенном местоположении. Это абстракция для группировки различных запусков одного и того же приложения Spark, Airflow DAG, задачи Airflow и т.д.

Примеры:

  • yarn://some-cluster + my-spark-session - имя приложения Spark (applicationName), работающего внутри кластера YARN (master=yarn).
  • local://some.host.name + my-spark-session - имя приложения Spark, работающего на хосте (master=local).
  • http://airflow-web-ui.domain.com:8080 + my_dag - DAG Airflow, созданный в экземпляре Airflow.
  • http://airflow-web-ui.domain.com:8080 + my_dag.mytask - задание Airflow в DAG Airflow, созданная в экземпляре Airflow.
  • http://flink.domain.com:18081 + some_flink_application - задание Flink, работающая в экземпляре Flink.
  • local://some.host.name + my_project - проект dbt, работающий на хосте.

Содержит следующие поля:

  • id: int - внутренний уникальный идентификатор.

  • location: Location - Местоположение, где выполняется задание, например, кластер или имя хоста.

  • name: str - имя задания, например, my-session-name, mydag, mydag.mytask

  • type: str - тип задания, например:

  • SPARK_APPLICATION

  • AIRLOW_DAG
  • AIRFLOW_TASK
  • FLINK_JOB
  • DBT_JOB
  • UNKNOWN

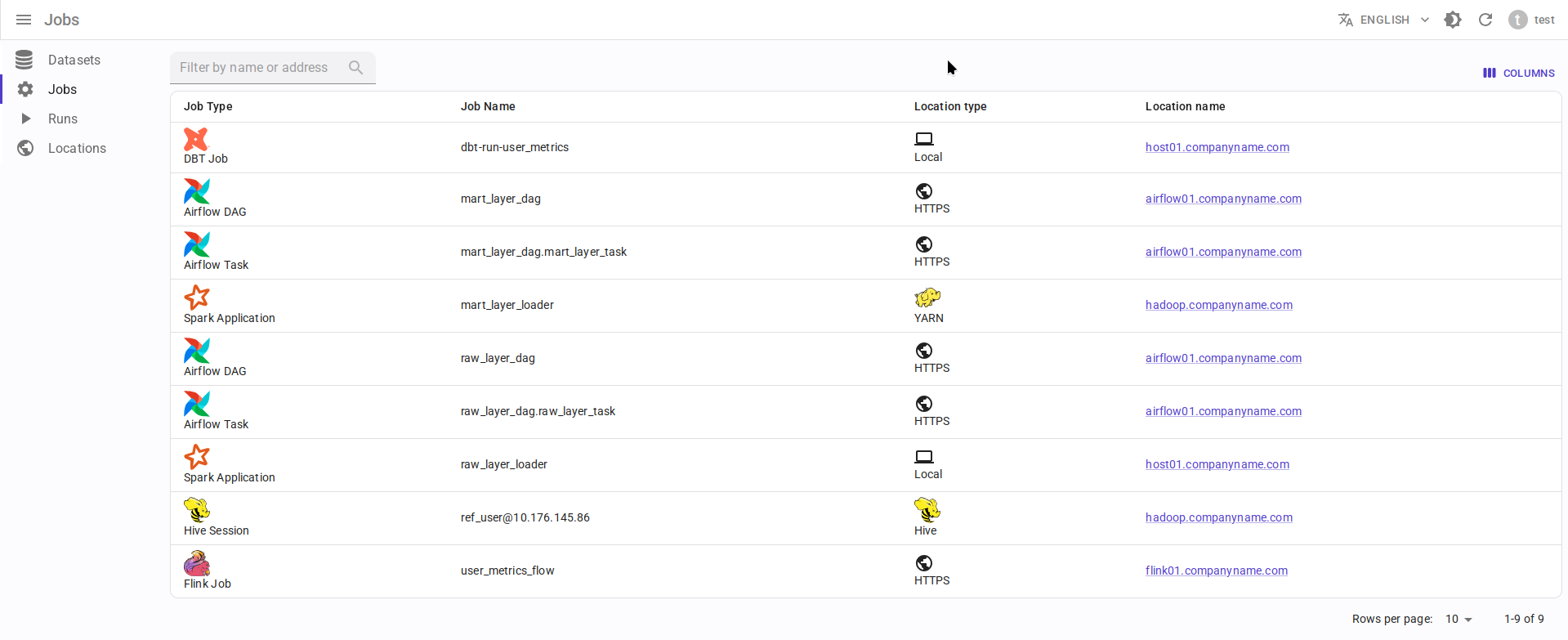

список заданий

User (Пользователь)

Представляет информацию о некотором пользователе.

Содержит следующие поля:

  • id: bigint - внутренний уникальный идентификатор.
  • name: str - имя пользователя.

Run (Запуск)

Представляет информацию о запуске задания (Job):

  • для имени приложения Spark (applicationName) это идентификатор приложения Spark (applicationId)
  • для DAG Airflow это DagRun
  • для задачи Airflow это TaskInstance
  • для Apache Flink это jobId
  • для dbt это экземпляр dbt run

Содержит следующие поля:

  • id: uuidv7 - уникальный идентификатор, сгенерированный на клиенте.

  • created_at: timestamp - извлеченная временная метка UUIDv7, используемая для фильтрации.

  • job_id: int - привязка к конкретному заданию.

  • parent_run_id: uuidv7 - родительский запуск, который инициировал данный конкретный запуск, например, идентификатор приложения Spark был запущен экземпляром задачи Airflow, или экземпляр задачи Airflow является дочерним по отношению к Airflow DagRun.

  • started_at: timestamp | None - временная метка, когда было получено событие OpenLineage с eventType=START.

  • started_by user: User | None - сессия Spark запущена как конкретный пользователь ОС/принципал Kerberos.

  • start_reason: Enum | None - "почему был запущен этот запуск?":

  • MANUAL

  • AUTOMATIC - например, по расписанию или запущен другим запуском.

  • status: Enum - статус запуска. В настоящее время поддерживаются следующие статусы:

  • UNKNOWN

  • STARTED
  • SUCCEEDED
  • FAILED

  • KILLED

  • ended_at: timestamp | None - временная метка, когда было получено событие OpenLineage с eventType=COMPLETE|FAIL|ABORT.

  • ended_reason: str | None - причина получения этого статуса, если это FAILED или KILLED.

  • external_id : str | None - внешний идентификатор этого запуска, например, Spark applicationId или Airflow dag_run_id.

  • attempt: str | None - внешний номер попытки этого запуска, например, Spark attemptId в YARN или Airflow Task try_number.

  • running_log_url: str | None - внешний URL, где можно найти информацию о конкретном запуске (например, Spark UI).

  • persistent_log_url: str | None - внешний URL, где можно найти логи конкретного запуска (например, сервер истории Spark, веб-интерфейс Airflow).

список запусков (run)

детали запуска (run)

детали запуска dag

детали запуска

Operation (Операция)

Представляет конкретную информацию о задании Spark или выполнении Spark. В настоящее время DAG Airflow и задание Airflow не имеют никаких операций.

Содержит следующие поля:

  • id: uuidv7 - уникальный идентификатор, сгенерированный на клиенте.

  • created_at: timestamp - извлеченная временная метка UUIDv7, используемая для фильтрации.

  • run_id: uuidv7 - привязка к конкретному запуску.

  • started_at: timestamp | None - временная метка, когда было получено событие OpenLineage с eventType=START.

  • status: Enum - статус запуска. В настоящее время поддерживаются следующие статусы:

  • UNKNOWN

  • STARTED
  • SUCCEEDED
  • FAILED

  • KILLED

  • ended_at: timestamp | None - временная метка, когда было получено событие OpenLineage с eventType=COMPLETE|FAIL|ABORT.

  • name: str - имя операции, например, команда Spark, имя команды dbt.

  • position: int | None - позиционный номер операции, например, номер выполнения Spark в Spark UI или map_index задачи Airflow.

  • group: str | None - поле для группировки операций, например, jobGroup Spark job или тип команды DBT (MODEL, SQL, TEST, SNAPSHOT).

  • description: str | None - описание операции, например, поле jobDescription Spark Job, имя оператора Airflow.

  • sql_query: str | None - SQL-запрос, выполненный этой операцией, если таковой имеется.

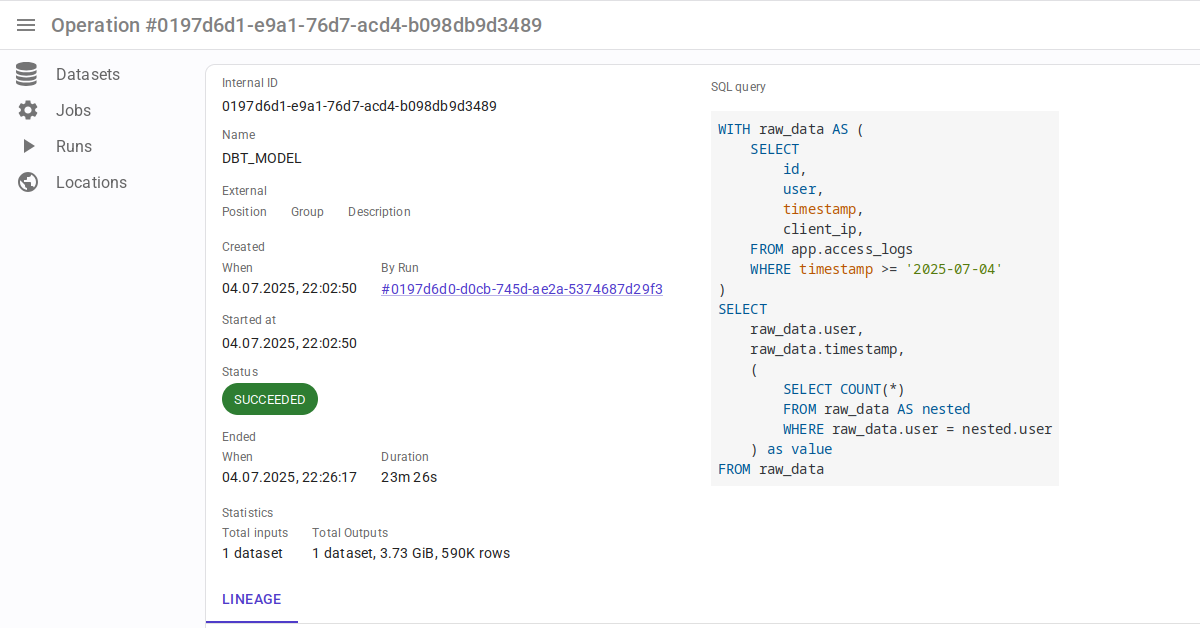

детали операции

Отношения

Эти сущности описывают отношения между различными узлами.

Представляет отношения наборов данных, такие как Таблица в метасторе Hive → расположение таблицы в HDFS/S3 и наоборот.

Содержит следующие поля:

  • from: Dataset - начальная точка символической ссылки.

  • to: Dataset - конечная точка символической ссылки.

  • type: Enum - тип символической ссылки. Поддерживаются следующие типы:

  • METASTORE - от расположения HDFS к таблице Hive в метасторе.

  • WAREHOUSE - от таблицы Hive к расположению HDFS/S3.

Note

В настоящее время OpenLineage отправляет только символические ссылки Расположение HDFS → таблица Hive, которые не существуют в реальном мире. Обработчик сообщений автоматически добавляет обратную символическую ссылку Таблица Hive → расположение HDFS для упрощения построения графа родословной, но это временное решение.

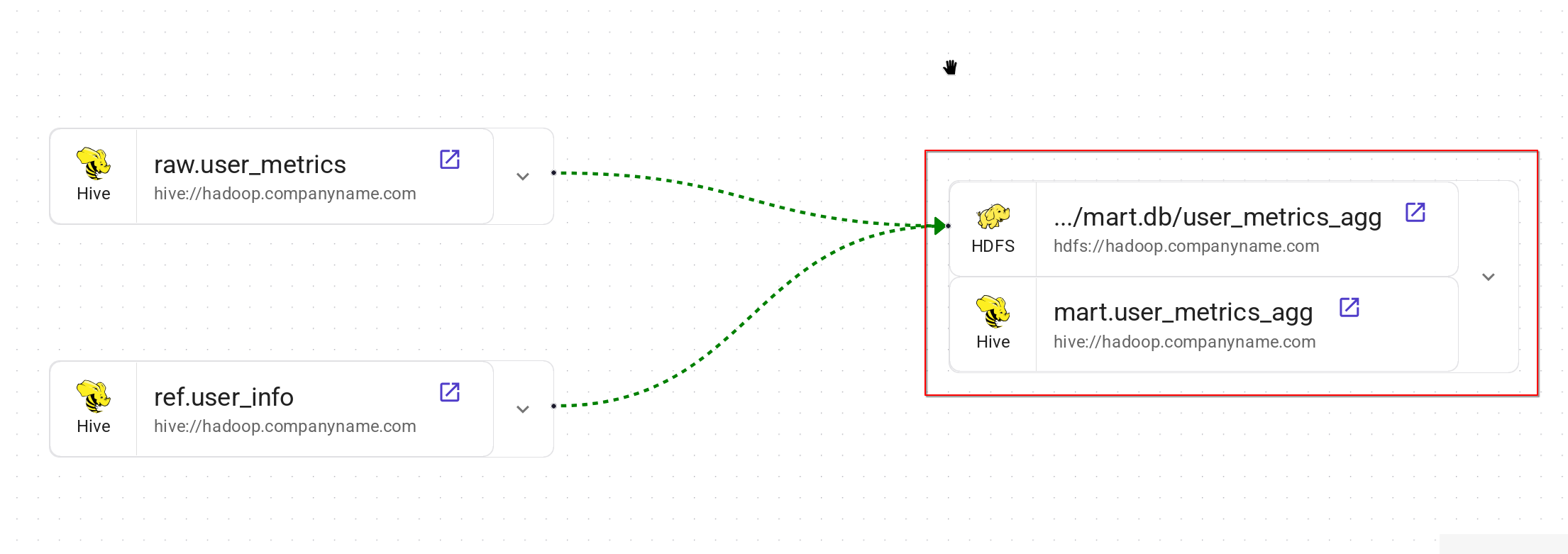

символические ссылки набора данных (dataset)

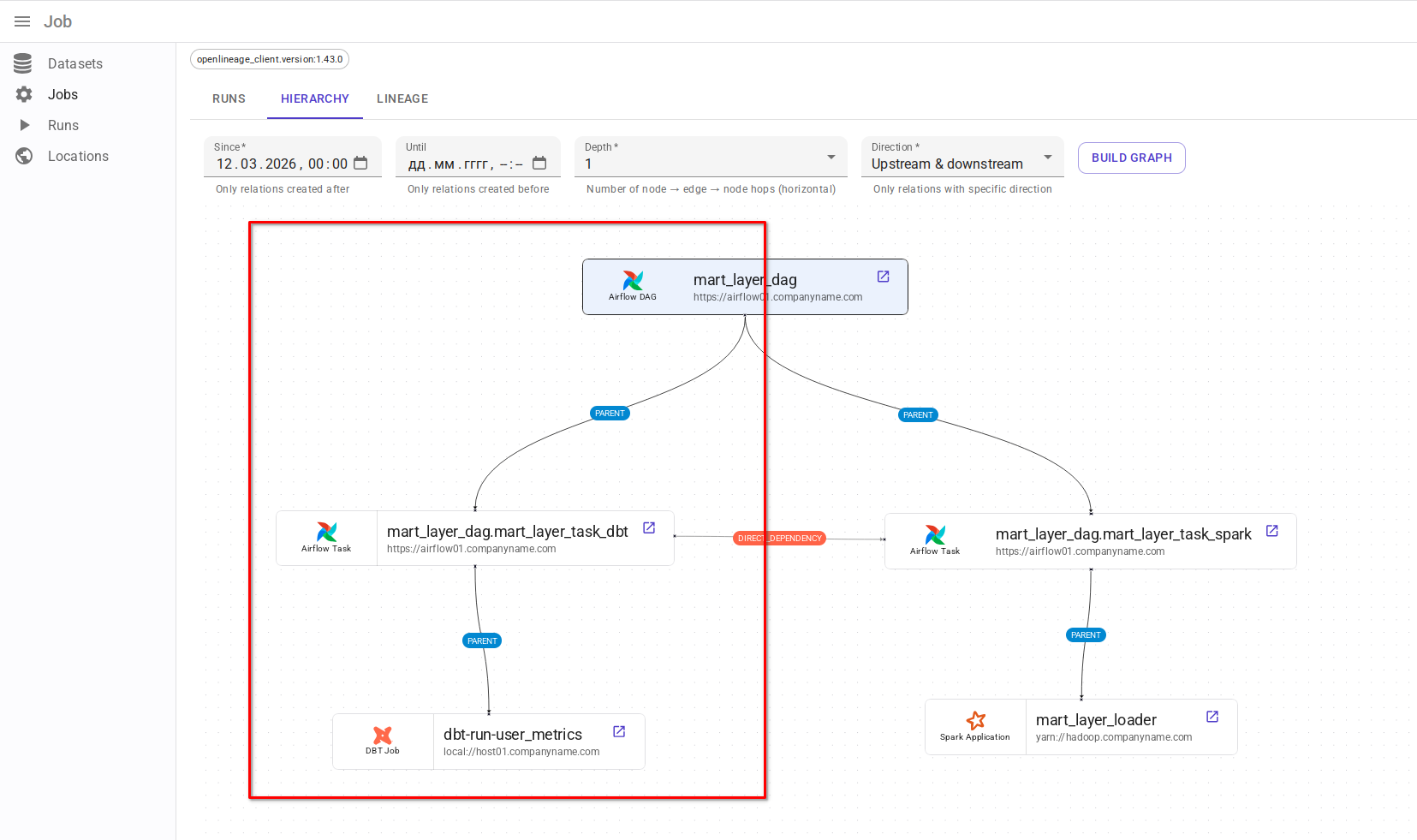

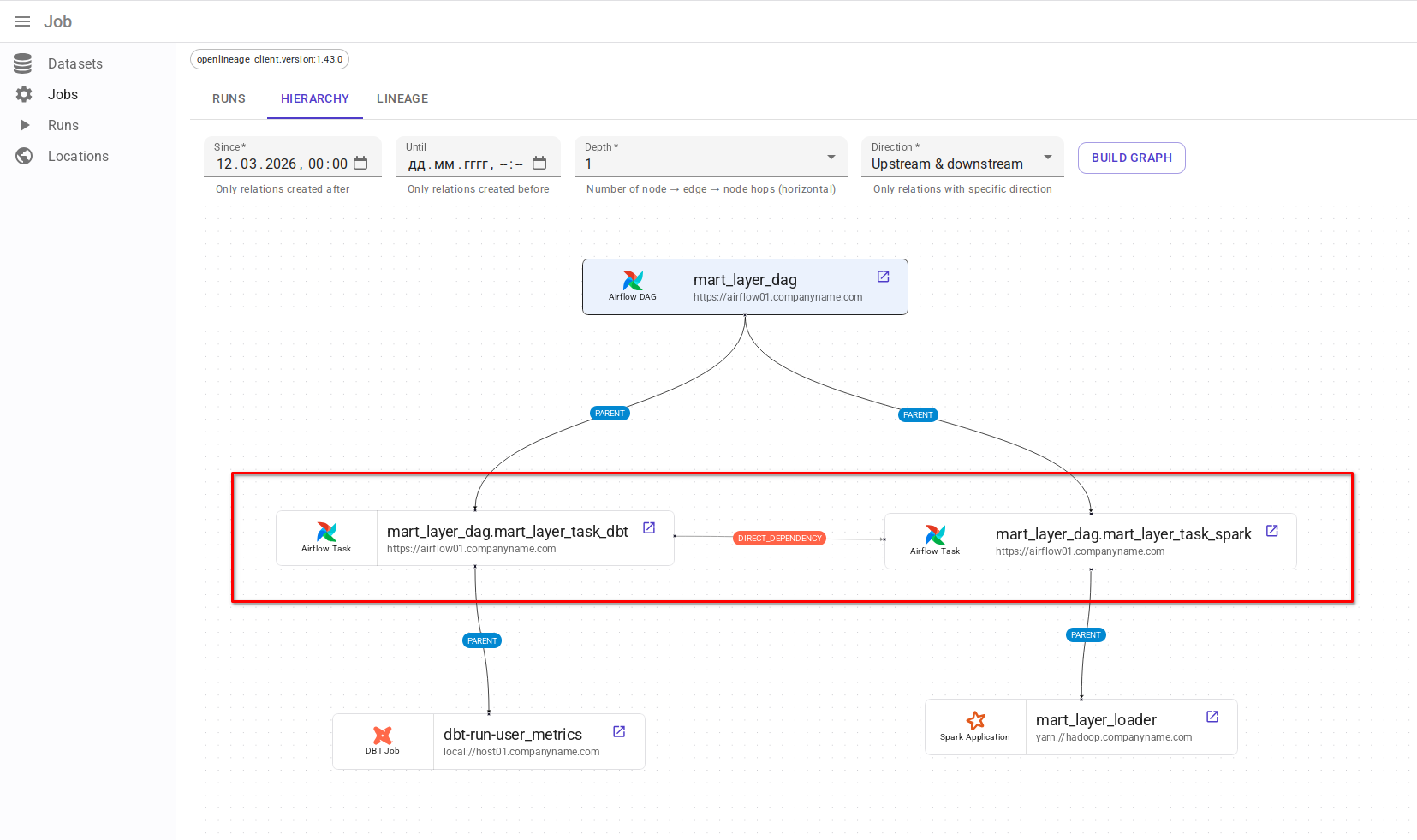

Parent Relation (Родительское отношение)

Отношение между дочерним запуском/операцией и его родителем. Например:

  • Имя приложения Spark является родителем для всех его запусков (applicationId).
  • Идентификатор приложения Spark является родителем для всех его Job или Run.
  • DAG Airflow является родителем задачи Airflow.
  • Экземпляр задачи Airflow запустил идентификатор приложения Spark, dbt Run и так далее.

Содержит следующие поля:

  • from: Job | Run - родительская сущность.
  • to: Run | Operation - дочерняя сущность.

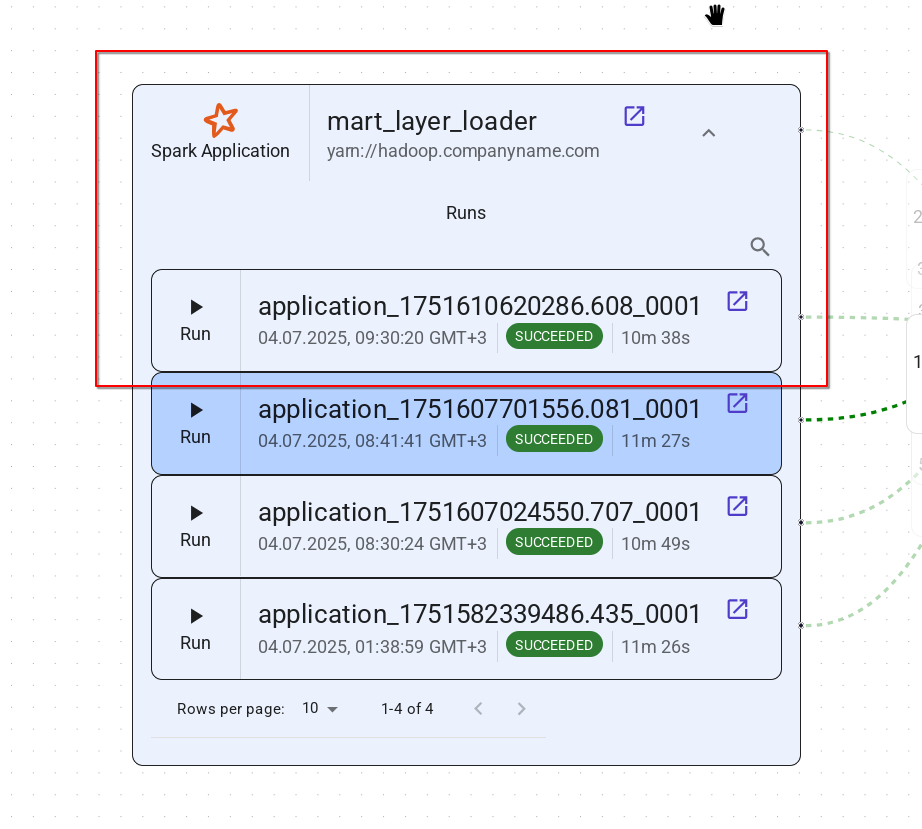

родитель

Input relation (Отношение ввода)

Отношение Dataset → Operation, описывающее процесс чтения некоторых данных из определенной таблицы/папки конкретной операцией.

Также возможно агрегировать все входы конкретной комбинации Dataset → Run, Dataset → Job или Dataset -> Dataset, настраивая опцию granularity (гранулярность) графа родословной.

Содержит следующие поля:

  • from: Dataset - источник данных.
  • to: Operation | Run | Job | Dataset - назначение данных.
  • num_rows: int | None - количество строк, прочитанных из набора данных. Для granularity=JOB|RUN это сумма всех прочитанных строк из этого набора данных. Для granularity=DATASET всегда None.
  • num_bytes: int | None - количество байт, прочитанных из набора данных. Для granularity=JOB|RUN это сумма всех прочитанных байт из этого набора данных. Для granularity=DATASET всегда None.
  • num_files: int | None - количество файлов, прочитанных из набора данных. Для granularity=JOB|RUN это сумма всех прочитанных файлов из этого набора данных. Для granularity=DATASET всегда None.

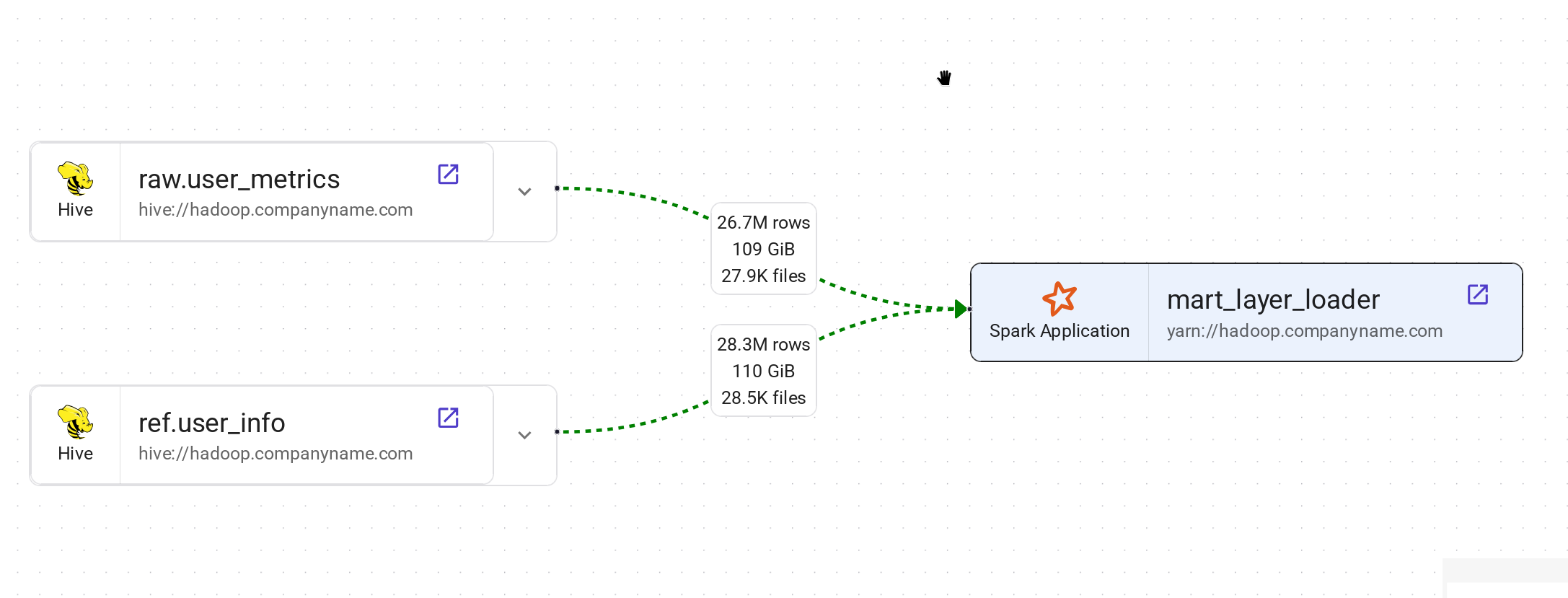

ввод

Output relation (Отношение вывода)

Отношение Operation → Dataset, описывающее процесс записи некоторых данных в определенную таблицу/папку конкретной командой Spark или изменения метаданных таблицы/папки.

Также возможно агрегировать все выводы конкретной комбинации Run → Dataset или Job → Dataset, настраивая опцию granularity графа родословной.

Содержит следующие поля:

  • from: Operation | Run | Job - источник вывода.

  • to: Dataset - цель вывода.

  • types: list[Enum] - тип вывода. Поддерживаются следующие типы:

  • CREATE

  • ALTER
  • RENAME
  • APPEND
  • OVERWRITE
  • DROP
  • TRUNCATE

Для granularity=JOB|RUN это комбинация всех типов вывода для этого набора данных.

  • num_rows: int | None - количество строк, записанных из набора данных. Для granularity=JOB|RUN это сумма всех записанных строк в этот набор данных.

  • num_bytes: int | None - количество байт, записанных из набора данных. Для granularity=JOB|RUN это сумма всех записанных байт в этот набор данных.

  • num_files: int | None - количество файлов, записанных из набора данных. Для granularity=JOB|RUN это сумма всех записанных файлов в этот набор данных.

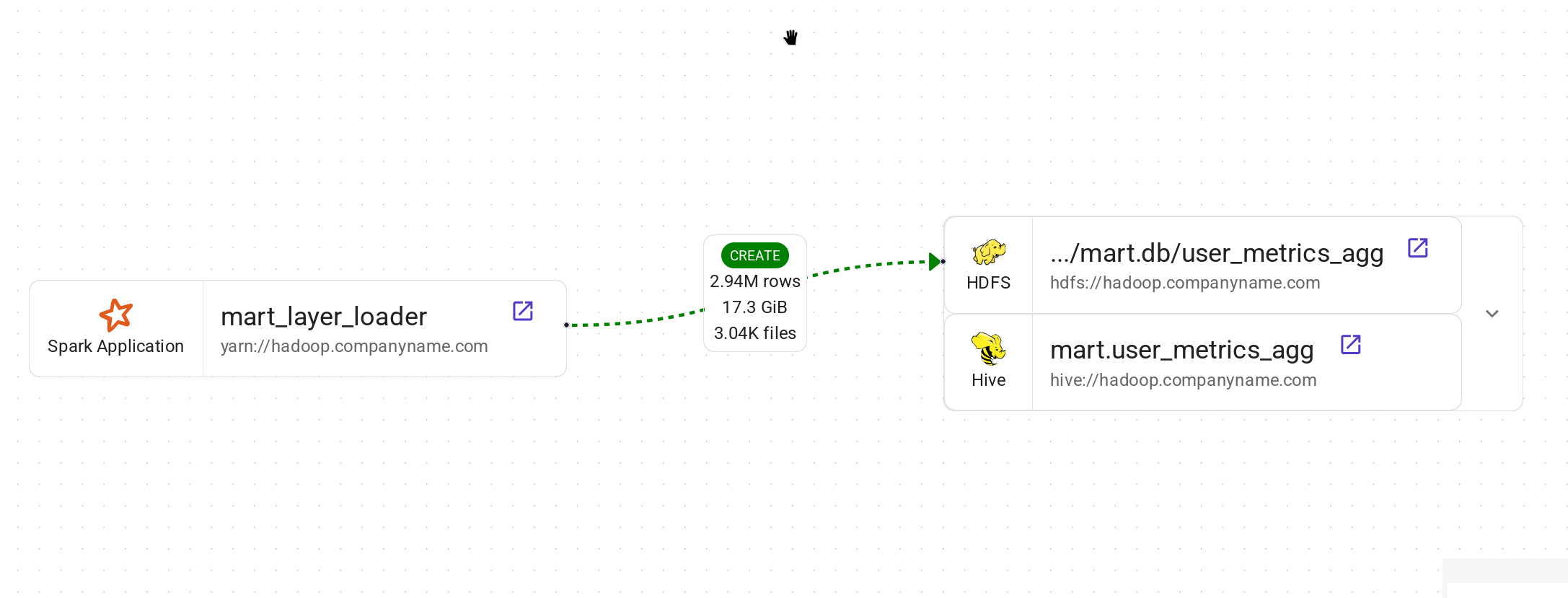

вывод

Direct Column Lineage relation (Отношение прямого lineage столбцов)

Отношение столбцов набора данных → столбцы набора данных, описывающее, как каждый целевой столбец набора данных связан с некоторыми исходными столбцами набора данных.

  • from: Dataset - исходный набор данных.

  • to: Dataset - целевой набор данных.

  • fields: dict[str, list[SourceColumn]] - соответствие между именем целевого столбца и исходными столбцами, где SourceColumn - это:

  • field: str - имя исходного столбца

  • types: list[Enum] - типы преобразования, примененные к исходному столбцу. Поддерживаемые типы:

    • IDENTITY - столбец используется как есть, например, SELECT source_column AS target_column
    • TRANSFORMATION - к значению столбца применяется некоторая функция без маскирования, например, SELECT source_column || '_suffix' AS target_column
    • TRANSFORMATION_MASKING - к значению столбца применяется некоторая функция маскирования, например, SELECT hash(source_column) AS target_column
    • AGGREGATION - к значению столбца применяется некоторая функция агрегации без маскирования, например, SELECT max(source_column) AS target_column
    • AGGREGATION_MASKING - к значению столбца применяется некоторая функция агрегации с маскированием, например, SELECT count(DISTINCT source_column) AS target_column
    • UNKNOWN - какой-то неизвестный тип преобразования.

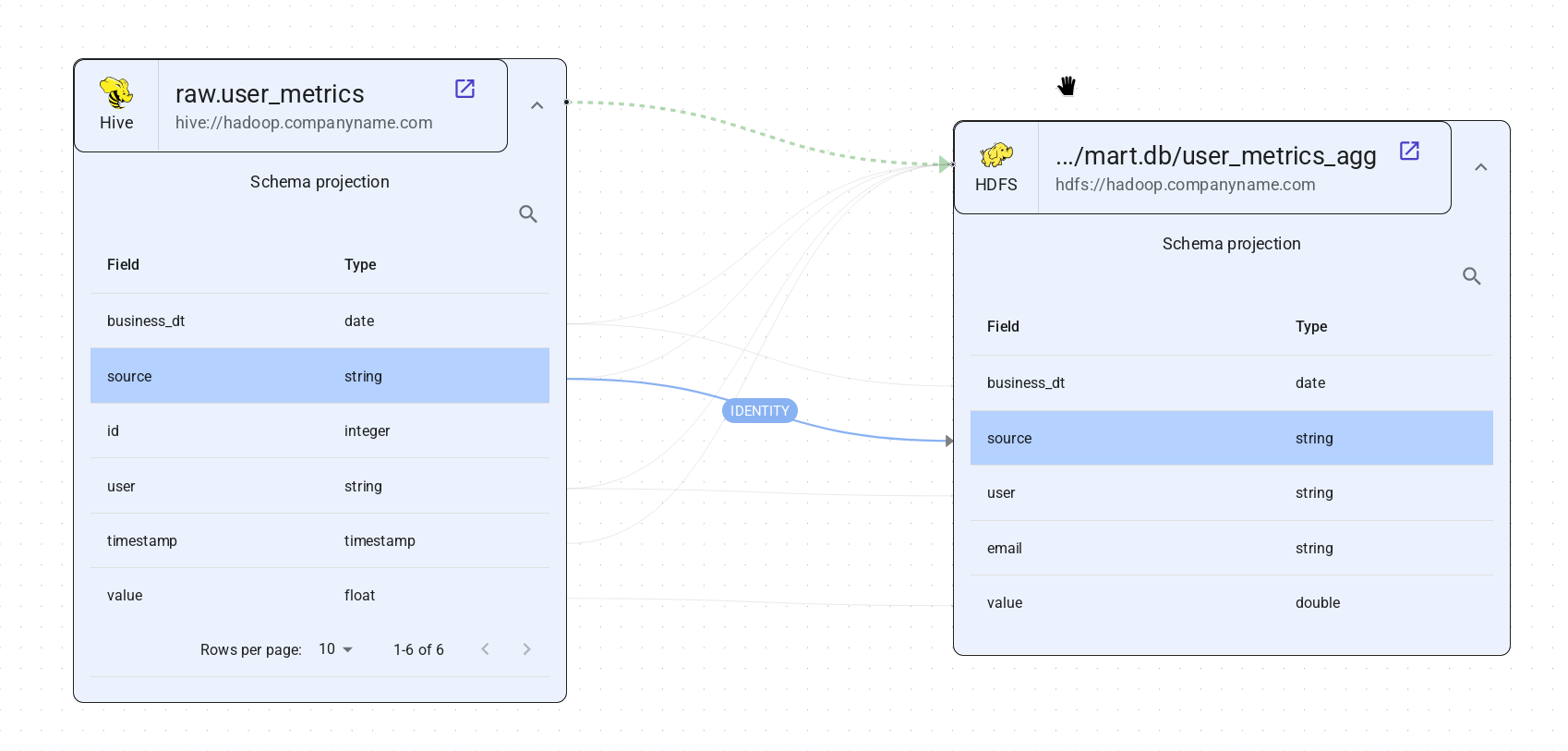

прямой lineage столбцов

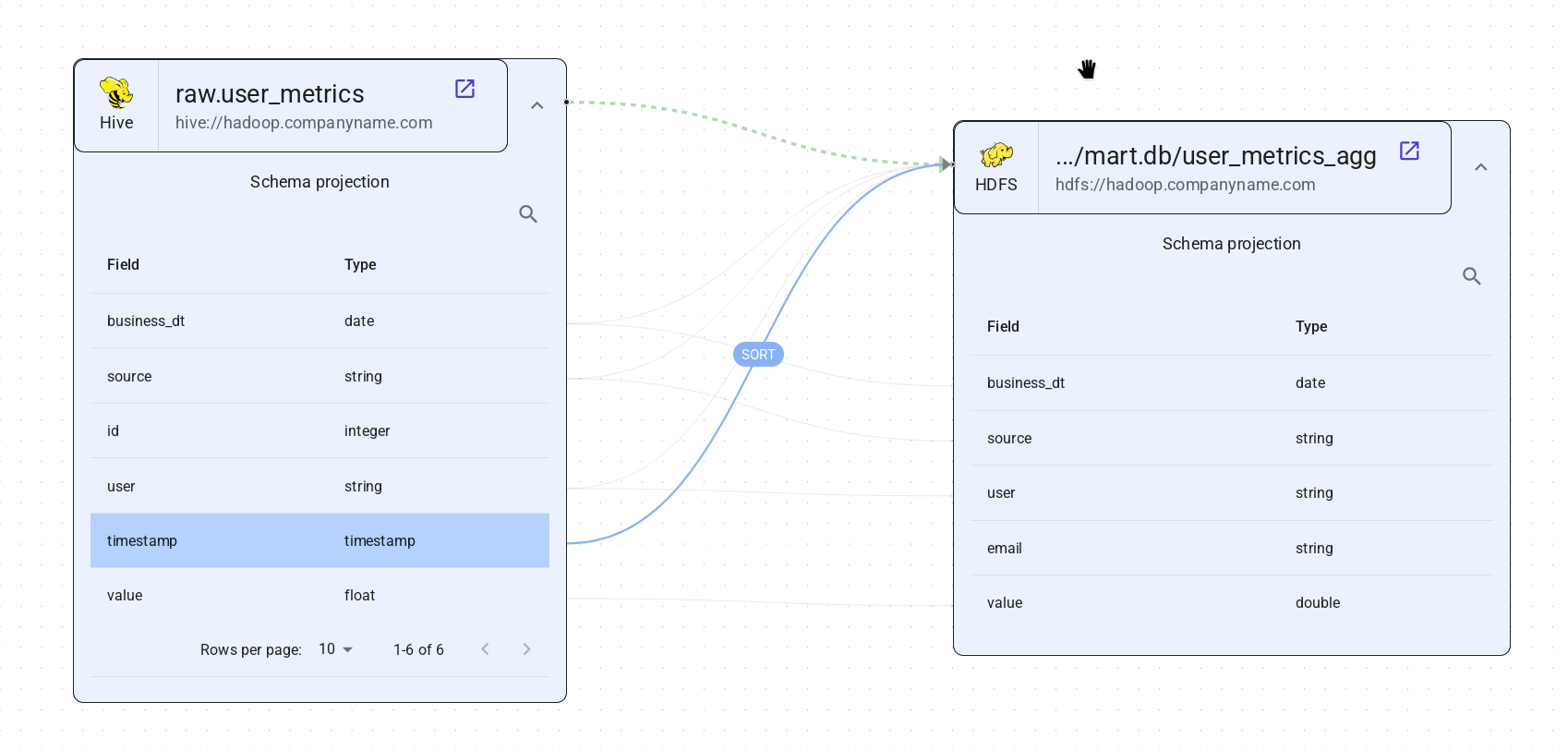

Indirect Column Lineage relation (Отношение косвенного lineage столбцов)

Отношение столбцов набора данных → набор данных, описывающее, как весь целевой набор данных связан с некоторыми исходными столбцами набора данных.

  • from: Dataset - исходный набор данных.

  • to: Dataset - целевой набор данных.

  • fields: list[Column] - список исходных столбцов, где SourceColumn - это:

  • field: str - имя исходного столбца

  • types: list[Enum] - типы преобразования, примененные к исходному столбцу. Поддерживаемые типы:

    • FILTER - столбец используется в условии WHERE, например, SELECT * WHERE source_column = 'abc'
    • JOIN - столбец используется в условии JOIN, например, SELECT * FROM source_dataset1 JOIN source_dataset2 ON source_dataset1.id = source_dataset2.id
    • GROUP_BY - столбец используется в условии GROUP BY, например, SELECT source_column, count(*) FROM source_dataset GROUP BY source_column
    • SORT - столбец используется в условии ORDER BY, например, SELECT * FROM source_dataset ORDER BY source_column
    • WINDOW - столбец используется в условии WINDOW, например, SELECT max(*) OVER (source_column) AS target_column
    • CONDITIONAL - столбец используется в условии CASE или IF, например, SELECT CASE source_column THEN 1 WHEN 'abc' ELSE 'cde' END AS target_column
    • UNKNOWN - какой-то неизвестный тип преобразования.

косвенный lineage столбцов
